Vannes industrielles

Types de vannes industrielles que nous fabriquons

KTN fabrique six familles de vannes, complétées par l’automatisation, l’instrumentation et les accessoires.

• Vannes à bille : sectionnement à quart de tour en 1, 2 et 3 pièces, passage intégral ou réduit, 3 voies L/T, siège PTFE ou métal-métal, série revêtue PFA KTN 123T.
• Vannes papillon : montage wafer, lug et double bride, manchette EPDM, NBR, viton ou PTFE, papillon en inox, fonte ductile ou aluminium-bronze.
• Robinets à soupape : régulation et étranglement, en acier forgé classe 800 selon API 602 et en acier moulé.

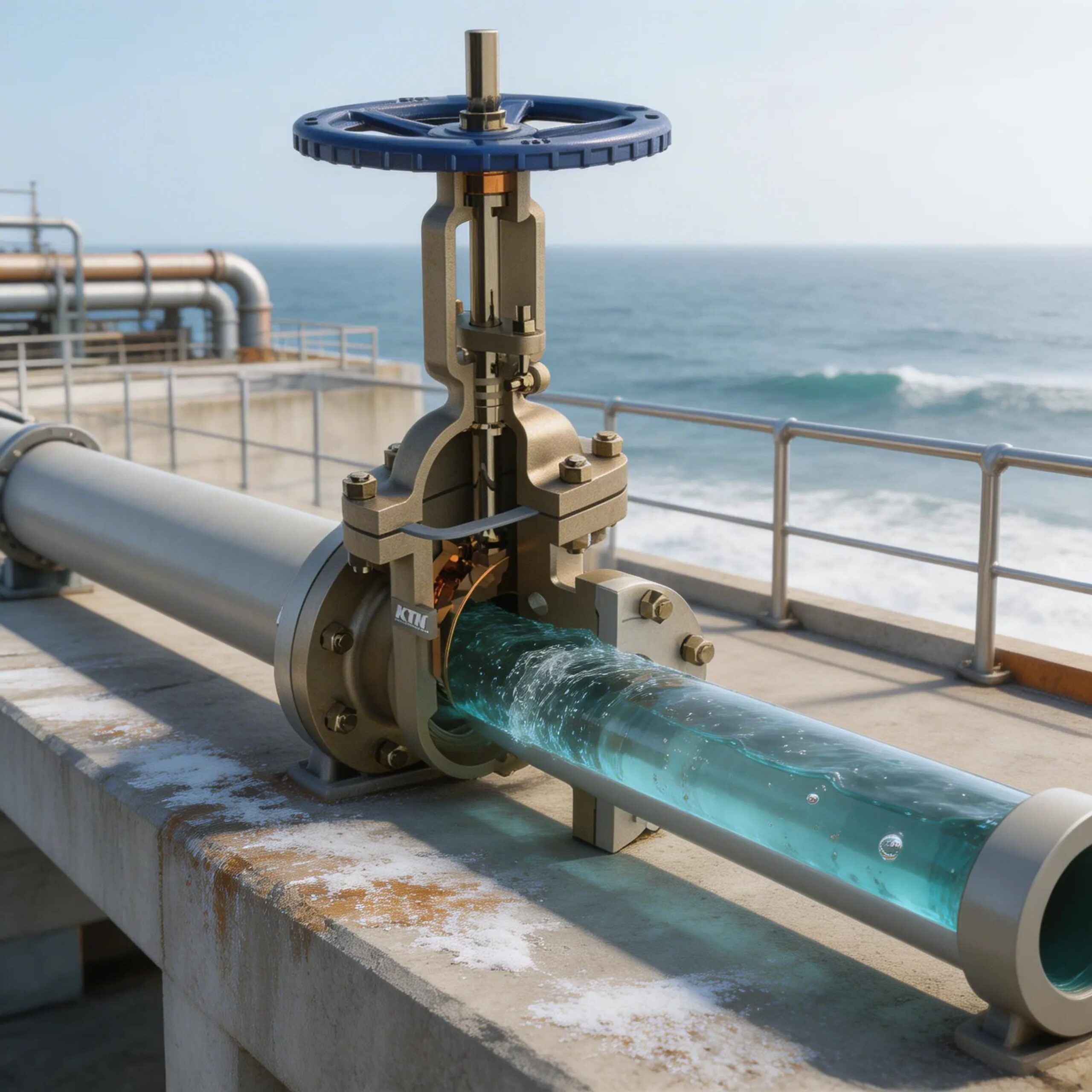

• Robinets-vannes à opercule : sectionnement total, opercule massif ou flexible, tige montante (OS&Y) ou non montante, API 600 et API 602.
• Clapets anti-retour : type piston, à battant oscillant et double battant wafer selon API 594 et API 6D.
• Vannes de régulation : vanne pointeau et vanne haute pression pour un réglage fin du débit.
• Automatisation : actionneur pneumatique simple et double effet, actionneur électrique, électrovanne NAMUR 3/2 et 5/2, boîtier fin de course ATEX.
• Instrumentation : thermomètre bimétallique de −80 °C à +550 °C, manomètre à tube de Bourdon en inox et transmetteur de pression.
• Accessoires industriels : filtres en Y, joints de dilatation, voyants de débit et caches-brides de protection.

Matériaux et sièges

KTN usine les corps en acier inoxydable AISI 316 et 316L, acier au carbone WCB, acier forgé A105 et F316, bronze, PVC et PP, avec des exécutions revêtues PFA ou PTFE pour fluides corrosifs, comme la vanne à bille revêtue KTN 123T. Le siège se choisit selon la température et l’agressivité du fluide : PTFE et PTFE renforcé en service général, pentafite en conditions sévères, EPDM, silicone et NBR en élastomère, et métal-métal rodé pour l’étanchéité classe VI selon ANSI/FCI 70-2. Les gammes alimentaires sont livrées en 316L poli Ra 0,8 µm, les gammes abrasives avec rechargement stellite.

Raccordements et normes

KTN fournit le filetage BSP (ISO 228 et EN 10226), le filetage NPT (ASME B1.20.1), les extrémités socket weld et butt weld (ASME B16.11 et B16.25), la bride ANSI B16.5 classe 150-300, la bride DIN EN 1092-1 PN10-PN40, le montage wafer et lug, la double bride et les extrémités clamp sanitaires. Les conceptions suivent API 600 et 602 pour l’opercule, API 6D et 594 pour le clapet, API 609 pour le papillon et API 607 ou 6FA en fire-safe. La bride supérieure ISO 5211 reçoit un actionneur sans adaptateur ; émissions fugitives certifiées ISO 15848 sur demande. Consultez le guide des faces de bride.

Comment choisir la vanne industrielle adaptée

La sélection suit toujours cet ordre de décision.

• Fonction : sectionnement, régulation ou anti-retour.
• Raccordement : filetage en petit diamètre, bride ANSI ou DIN pour la maintenance, extrémités soudées en haute pression, wafer ou clamp si l’encombrement prime.
• Matériau : inox 316 contre la corrosion, carbone WCB en service général, forgé en pression et température élevées, revêtement PFA pour les acides.
• Pression et température : PN10-PN40, classe 150-300 ou classe 800, la limite réelle étant celle du siège.
• Siège : PTFE en service général, élastomère pour l’eau et l’air, métal-métal pour fuite nulle et abrasion.
• Automatisation : confirmez le couple de manœuvre pour dimensionner l’actionneur sur interface ISO 5211.

Applications et secteurs

KTN fournit des vannes industrielles à la pétrochimie, la chimie, l’oil & gas, l’énergie, la vapeur et l’huile thermique, le traitement des eaux, l’agroalimentaire, la pharmacie, la cosmétique, la papeterie, les mines, le naval et le CVC. Chaque secteur impose son matériau et sa certification : 316L poli Ra 0,8 µm en contact alimentaire, fire-safe API 607 sur hydrocarbures et revêtement PFA pour acides.

Acheter des vannes industrielles directement au fabricant

Acheter au fabricant supprime la marge de l’intermédiaire et donne une traçabilité complète. KTN conserve en stock les matériaux et diamètres les plus courants pour expédition immédiate depuis l’Espagne, joint un certificat d’origine à chaque commande et fabrique sur plan. Le prix dépend du DN, du matériau, de la classe de pression, du raccordement et du siège. Indiquez fluide, pression, température et diamètre pour recevoir un devis personnalisé avec délai.

Pourquoi KTN

KTN Valves (Kara Technology News, S.L.) est un fabricant établi à Rubí, Barcelone, qui produit dans ses propres installations sous système qualité ISO 9001 avec inspection Bureau Veritas. Chaque commande comporte un certificat d’origine et, sur demande, un certificat matière 3.1. Maîtriser la conception, la matière, l’usinage et les essais permet de fabriquer sur plan. KTN recherche des distributeurs en France, au Royaume-Uni, en Pologne, au Vietnam et en Égypte.

Catégories associées

Complétez la ligne avec l’automatisation de vannes, l’instrumentation et les accessoires industriels : filtres en Y, joints de dilatation, voyants de débit jusqu’à 230 °C et caches-brides anti-fuites.

Questions fréquentes

Quelles vannes industrielles KTN fabrique-t-il ?

KTN fabrique des vannes à bille, des vannes papillon, des robinets à soupape, des robinets-vannes à opercule, des clapets anti-retour et des vannes de régulation, en filetage BSP et NPT, bride ANSI et DIN, extrémités soudées, wafer, lug et clamp sanitaire. La gamme inclut aussi actionneurs, instrumentation et accessoires de tuyauterie.

KTN est-il fabricant ou distributeur de vannes ?

KTN Valves est fabricant. La production se fait dans ses propres installations de Rubí, à Barcelone, sous système qualité ISO 9001 avec inspection Bureau Veritas. L’entreprise maîtrise la conception, la matière, l’usinage et les essais, fabrique sur plan et joint un certificat d’origine à chaque commande.

Quelle vanne pour réguler et laquelle pour sectionner ?

Pour réguler le débit, utilisez un robinet à soupape ou une vanne de régulation : l’obturateur approche le siège progressivement. Pour sectionner, utilisez une vanne à bille, une vanne papillon ou un robinet-vanne. Réguler avec un opercule érode le siège et provoque des vibrations, il doit rester ouvert ou fermé.

Quels matériaux et certificats KTN fournit-il ?

Acier inoxydable AISI 316 et 316L, acier au carbone WCB, acier forgé A105 et F316, bronze, PVC, PP et exécutions revêtues PFA ou PTFE. Chaque commande inclut un certificat d’origine. Sur demande, KTN délivre un certificat matière 3.1, une inspection Bureau Veritas et une certification d’émissions fugitives ISO 15848.

Y a-t-il du stock pour expédition immédiate vers la France ?

KTN conserve en stock les matériaux et diamètres les plus courants de chaque famille, expédiés depuis l’Espagne. Les exécutions spéciales, les fabrications sur plan et les matériaux hors gamme sont confirmés avec un délai précis lors de l’établissement du devis personnalisé, avec le prix et la documentation qualité.

Demander un devis

Indiquez la famille de vanne, le DN, le matériau, le raccordement, la pression et la température de service : KTN prépare un devis personnalisé de fabricant avec prix et délai. Demandez votre devis et le service technique valide la spécification avec vous.
