Automatisation de vannes

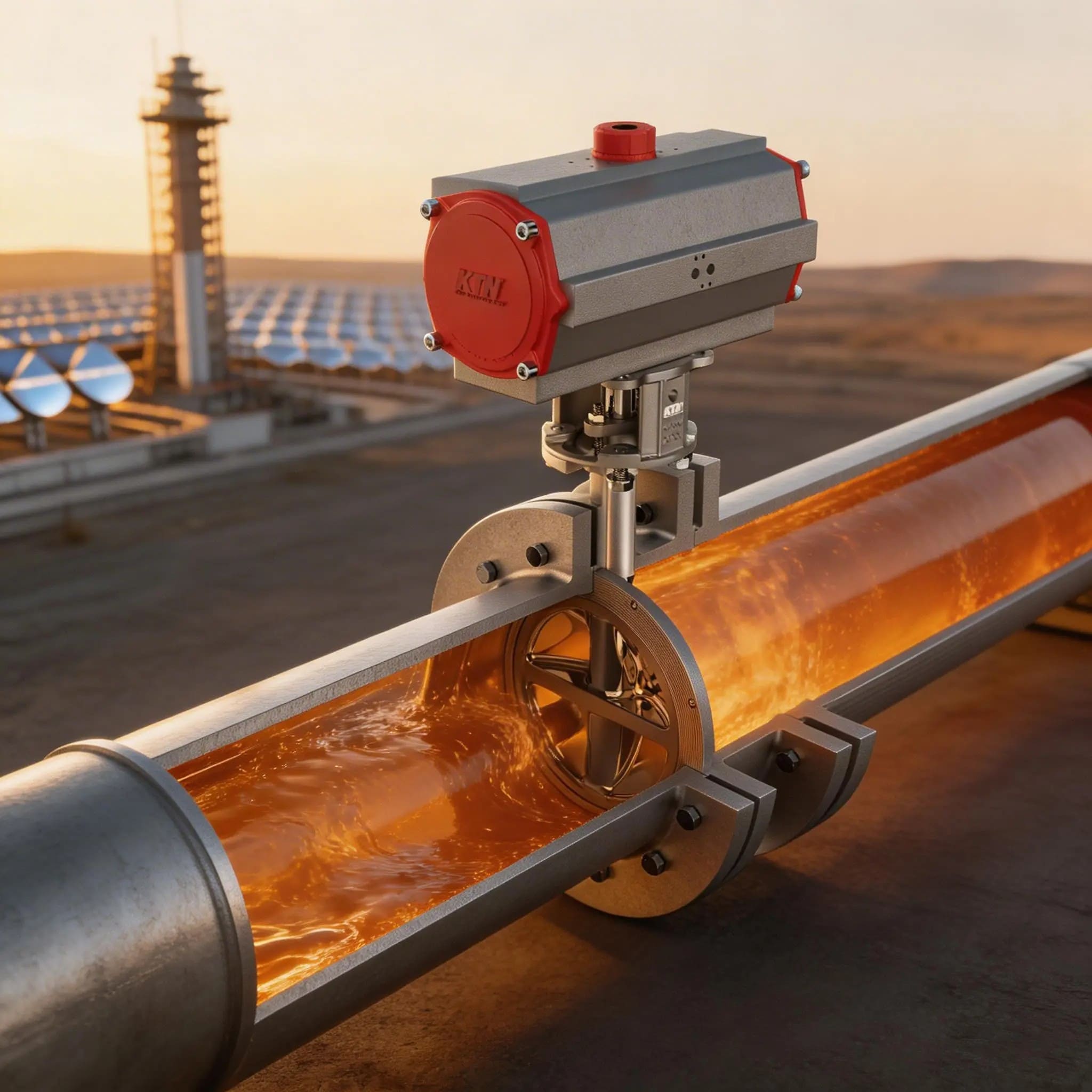

L’automatisation de vannes remplace la poignée ou le volant par un actionneur pneumatique ou électrique monté sur l’interface ISO 5211, avec électrovanne NAMUR et boîtier de fin de course. KTN Valves fabrique et fournit l’ensemble depuis Rubí (Barcelone, Espagne), monté et testé sur la vanne avant expédition.

Qu’est-ce que l’automatisation de vannes et à quoi sert-elle

Automatiser une vanne, c’est la manœuvrer depuis le système de conduite sans opérateur sur la ligne. L’actionneur fournit le couple, l’électrovanne convertit le signal de l’automate en pression d’air et le boîtier de fin de course renvoie la position réelle. Quatre raisons le justifient : la sécurité, quand une coupure doit amener la vanne en position connue ; la cadence ; le couple en grand diamètre ; l’accès en hauteur ou en zone classée.

Composants que nous fabriquons et fournissons

• Actionneurs pneumatiques : simple effet à ressorts et double effet, joug écossais pour couple élevé et version compacte pour espaces réduits.
• Actionneurs électriques : compact et joug écossais, pour les installations sans air comprimé.
• Électrovannes NAMUR : 3/2 voies pour le simple effet et 5/2 voies pour le double effet, montage direct sur l’actionneur.
• Boîtiers de fin de course : électromécanique, inductif, PNP, haute tension et exécution ATEX.
• Vanne pneumatique à siège incliné : simple effet à rappel par ressort et perte de charge minimale.

Simple effet ou double effet : définir la position de repli

L’actionneur simple effet embarque des ressorts qui ramènent la vanne en position de sécurité dès que l’air ou le courant manque. On spécifie fail-close lorsque le risque est de continuer à alimenter en fluide, et fail-open lorsque bloquer une décharge ou un refroidissement serait pire. Le double effet utilise l’air des deux côtés, délivre plus de couple à taille égale et conserve la dernière position en cas de défaut.

Interface ISO 5211 et calcul du couple

La norme ISO 5211 normalise la bride supérieure de la vanne et l’accouplement de l’actionneur, tailles F03 à F16, entraînement carré ou étoile. Tout actionneur correctement dimensionné se monte alors sans support sur mesure. Le dimensionnement part du couple de décollement de la vanne dans les conditions réelles de service, jamais du couple à vide. KTN applique ensuite un facteur de sécurité de 25 % à 50 %, porté vers 100 % avec un siège métallique, un fluide chargé ou des manœuvres très espacées. Le couple se vérifie à la pression minimale garantie du réseau d’air.

Électrovanne NAMUR, retour de position et ATEX

L’électrovanne se monte directement sur l’actionneur selon l’interface NAMUR (VDI/VDE 3845), ce qui supprime tubes, raccords et points de fuite. Une électrovanne 3/2 voies commande un actionneur simple effet, une 5/2 voies un double effet. Le boîtier de fin de course confirme l’ouverture et la fermeture à l’automate : contact électromécanique pour une logique simple, capteur inductif ou PNP pour le signal d’état, version haute tension pour la commande directe et exécution ATEX selon 2014/34/UE en zone classée. Sans retour de position, le système commande la manœuvre sans jamais la confirmer.

Comment choisir votre ensemble d’automatisation

L’ordre de décision est fixe : couple de décollement et facteur de sécurité, énergie disponible (air ou électricité), position de repli exigée par le procédé, taille de bride ISO 5211, retour de position et classement de la zone. Transmettez type de vanne, DN, pression différentielle et fluide : KTN dimensionne l’ensemble.

Applications et secteurs

KTN automatise des vannes pour la pétrochimie, la chimie, l’oil & gas, l’énergie, la vapeur, le traitement et le dessalement des eaux, l’agroalimentaire, la pharmacie, la papeterie, la mine, le naval et le CVC. En procédé hygiénique, les vannes à bille et papillon à extrémités clamp en 316L poli sont motorisées ; en atmosphère explosive, avec boîtiers ATEX.

Automatiser directement avec le fabricant

KTN monte actionneur, électrovanne et fin de course sur ses vannes à bille, vannes papillon et vannes à soupape, et teste chaque ensemble avant expédition. L’actionneur est aussi fourni seul pour les vannes déjà installées disposant d’une bride ISO 5211. Les tailles courantes partent du stock et les supports spéciaux sont usinés sur plan. KTN recherche des distributeurs en France.

Pourquoi KTN

KTN Valves (Kara Technology News, S.L.) fabrique des vannes industrielles à Rubí, Barcelone, sous système qualité ISO 9001 avec inspection Bureau Veritas. Acheter la vanne et son automatisation au même fabricant évite le défaut de la fourniture partagée : couple mal calculé, accouplement inadapté et responsabilité diluée quand la vanne ne ferme plus. KTN livre l’ensemble testé, avec certificat d’origine et certificat matière 3.1 sur demande.

Catégories associées

Les vannes de base se trouvent en vannes à bille, vannes papillon et vannes à soupape. Pour la modulation continue avec positionneur, voir les vannes de régulation. Les transmetteurs et manomètres sont en instrumentation, et la gamme complète en vannes industrielles.

Questions fréquentes

Quel couple d’actionneur faut-il pour ma vanne

Partez du couple de décollement de la vanne dans les conditions réelles de service, pas du couple à vide, puis ajoutez un facteur de sécurité de 25 % à 50 %. Avec un siège métallique, un fluide chargé ou une manœuvre rare, montez vers 100 %.

Simple effet ou double effet ?

Simple effet quand le procédé exige une position définie en cas de perte d’air ou de courant : les ressorts ramènent la vanne fermée ou ouverte. Double effet quand le maintien de la dernière position suffit et que l’on cherche plus de couple à taille égale.

Puis-je automatiser une vanne déjà installée ?

Oui, si la vanne dispose d’une bride supérieure ISO 5211 : l’actionneur correctement dimensionné se monte directement. À défaut, KTN usine le support et l’accouplement sur plan. Indiquez la marque, le type, le DN et la pression de service pour valider le couple.

Quelle électrovanne pour quel actionneur ?

L’électrovanne NAMUR 3/2 voies commande les actionneurs simple effet, la 5/2 voies les actionneurs double effet. Les deux se montent directement sur l’actionneur selon VDI/VDE 3845, sans tube ni raccord intermédiaire.

Proposez-vous des exécutions ATEX pour zone classée ?

Oui. KTN fournit des boîtiers de fin de course en exécution ATEX conforme à la directive 2014/34/UE. Précisez la zone, le groupe de gaz ou de poussières et la classe de température du site afin de sélectionner l’exécution correcte.

Demander un devis

Indiquez la vanne à motoriser (type, DN, pression différentielle, fluide et position de repli) : KTN dimensionne l’actionneur et vous adresse un devis personnalisé de fabricant. Demander un devis ou appelez le +34 937 818 219.
