CONFIGURA TU VÁLVULA DE MARIPOSA

Cuerpo:
Cuerpo en carbono forjado o acero inoxidable: resistencia con ligereza.
Nuestras válvulas de mariposa están fabricadas con materiales que ofrecen alta durabilidad y un peso reducido, facilitando la instalación y mejorando el rendimiento en entornos industriales exigentes. Están disponibles en configuraciones Wafer, Lug, doble brida, y con cuerpo de una o dos piezas, adaptándose a distintas necesidades de montaje y operación.
Asiento:

Asientos en PTFE, EPDM (WRAS) o BUNA: adaptados a cada aplicación.
Ofrecemos distintas opciones de asiento según el tipo de fluido y condiciones de trabajo. El PTFE destaca por su resistencia química, el EPDM con certificación WRAS es ideal para agua potable, y el BUNA ofrece excelente rendimiento en aplicaciones con aceites o hidrocarburos. Todos garantizan un sellado fiable y duradero.

Disco:

Discos en acero inoxidable 316, revestidos en Nylon o PFA: rendimiento según tu proceso.
Ofrecemos discos en acero inoxidable 316, ideales para aplicaciones corrosivas y de alta exigencia mecánica. También disponibles con revestimiento en Nylon, que aporta resistencia al desgaste y bajo coeficiente de fricción, o en PFA, perfecto para entornos altamente agresivos gracias a su excelente resistencia química. Cada opción garantiza durabilidad, fiabilidad y compatibilidad con una amplia gama de fluidos.

Accionamiento:

Ofrecemos soluciones de actuación eléctrica, neumática y plástica regulable, compatibles con válvulas de bola y mariposa de hasta 24” y torques de hasta 7,200 Nm. Nuestras configuraciones están diseñadas para garantizar fiabilidad, integración sencilla y control preciso del flujo en todo tipo de instalaciones.

Configuración:
La válvula KTN puede configurarse en versión concéntrica, doble o triple offset, según los requerimientos de la aplicación. Está disponible con asiento blando para servicios estándar o metálico para condiciones más exigentes, ofreciendo versatilidad y alto rendimiento en distintos entornos industriales.
Respuestos:

Disponemos de una gama completa de repuestos para válvulas de mariposa, pensados para garantizar un rendimiento duradero y minimizar los tiempos de parada. Nuestros componentes son compatibles con una amplia variedad de tamaños, clases de presión y tipos de actuación.

Nuestras válvulas KTN se distinguen por su alta calidad y fiabilidad, fabricadas bajo estrictos procesos que cumplen con las normativas internacionales ANSI y DIN. Desde la fundición de los componentes hasta el montaje y las pruebas finales, cada etapa está cuidadosamente controlada para garantizar un producto robusto y eficiente. Además, todas nuestras válvulas están certificadas con el marcado CE y bajo la norma ISO 9001, lo que asegura que cumplen con los más altos estándares de calidad y gestión. Esto convierte a las válvulas KTN en una solución confiable y segura para las aplicaciones industriales más exigentes.

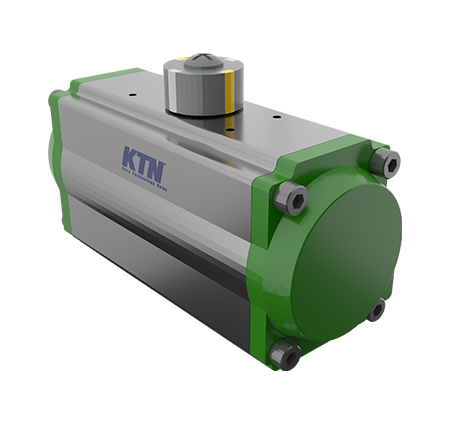

Actuador pneumático (Cremallera y piñón)

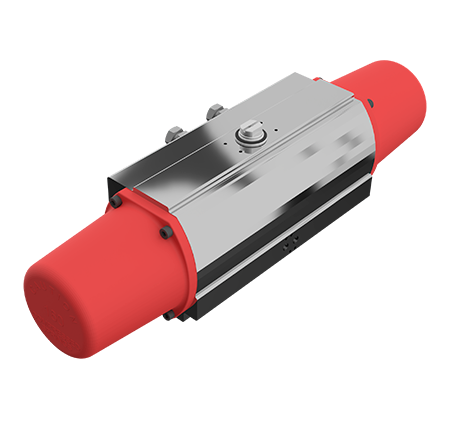

Actuador pneumático (Yugo escocés)

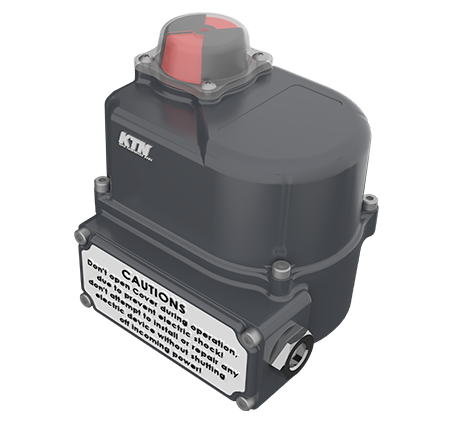

Actuador eléctrico (Compacto)

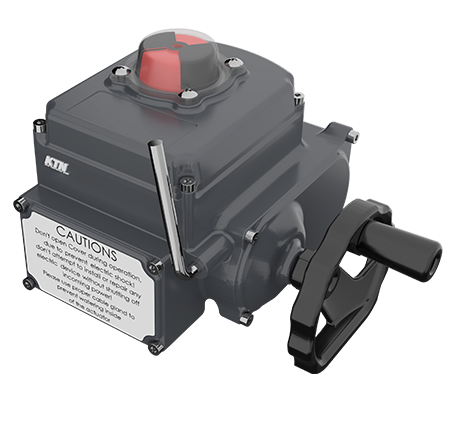

Actuador eléctrico (Yugo escocés)

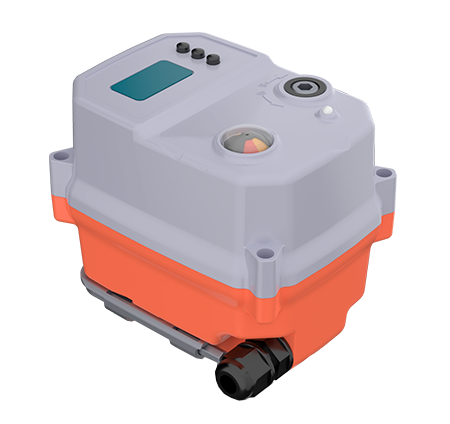

Actuador eléctrico (Regulable)

Configuración: Simple / doble efecto
Cuerpo: Aluminio extruido
Torque: 9 Nm – 4.461 Nm
Grado de protección: ATEX

Configuración: Simple / doble efecto
Cuerpo: Aluminio extruido
Torque: 25 Nm – 13.000 Nm
Grado de protección: ATEX

Voltaje: 110V – 440V / 24V
Cuerpo: Aluminio extruido
Torque: 8 Nm – 1.200 Nm
Grado de protección: IP67

Voltaje: 110V – 440V / 24V
Cuerpo: Aluminio extruido
Torque: 100 Nm – 1.200 Nm
Grado de protección: IP67

Voltaje: 24V AC/DC
Cuerpo: Plástico (PC+PET)
Torque: 100 Nm – 400 Nm
Grado de protección: IP67

KTN RSE/RDE
KTN RYE
KTN RKE
KTN RKE
KTN RGE

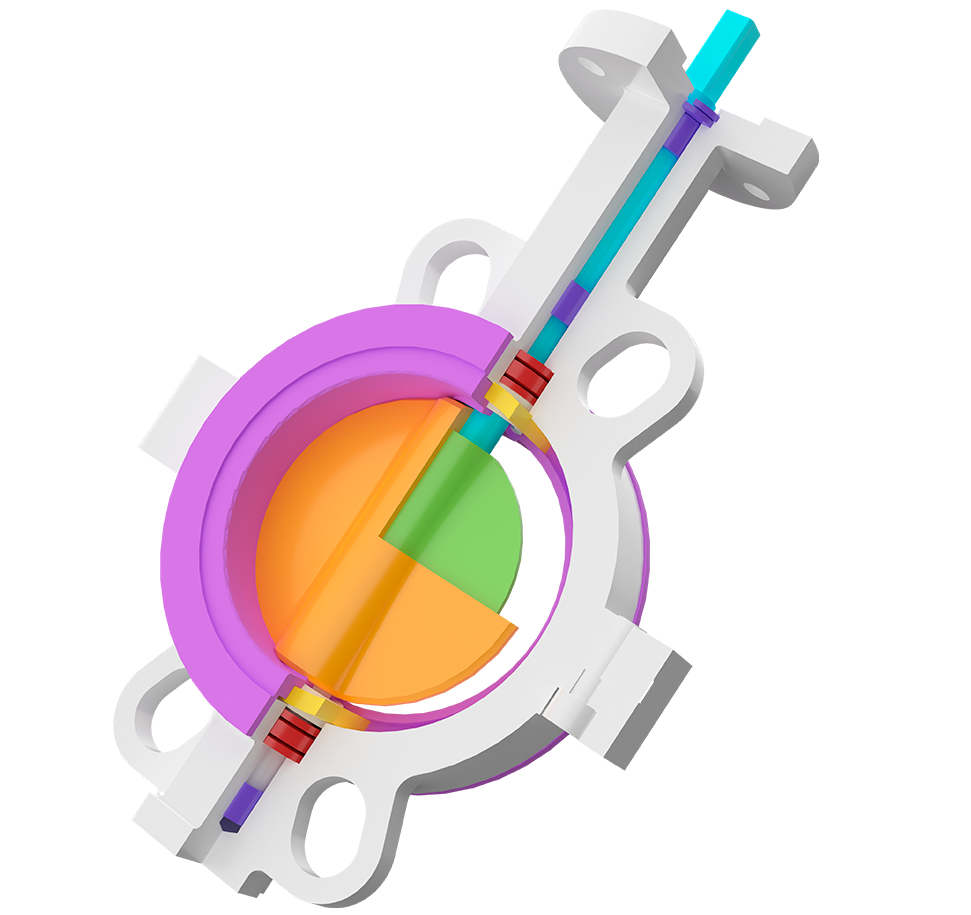

Diseño mejorado:

Ofrecemos múltiples configuraciones de accionamiento para adaptarnos a cualquier tipo de instalación:

Diseño de Vástago Robusto y Fiable
Fabricado en acero inoxidable o aleaciones de alta calidad, nuestro vástago completamente sellado garantiza máxima durabilidad y protección contra fugas. Su conexión mecanizada de precisión permite un acoplamiento seguro de actuadores o manetas, asegurando un funcionamiento suave y confiable de la válvula.
Disco con recubrimiento técnico
Disponible con revestimiento de PFA (mín. 3 mm de PTFE virgen encapsulado) para máxima resistencia química, o nylon para mayor dureza y resistencia a la abrasión. Ideal para aplicaciones exigentes y medios agresivos.
Disco de alto rendimiento
Fabricado en acero inoxidable pulido o materiales compatibles bajo pedido, diseñado para ofrecer control de flujo óptimo y máxima durabilidad.
Asiento de geometría optimizada
Mecanizado con una curvatura especial desde el centro hasta los bordes, el diseño del asiento reduce el contacto prematuro con el disco, minimizando el par de maniobra y el desgaste, y mejorando la eficiencia operativa.
Cierre hermético garantizado
Un energizador elástico rodea completamente el asiento, incluyendo el cubo del disco, aplicando una fuerza uniforme que asegura un cierre hermético tipo burbuja (bubble-tight) incluso en condiciones exigentes.
Compensación elástica inteligente
Dos juegos de resortes de disco absorben deformaciones del cuerpo, aplicando fuerza sobre el manguito de presión para compactar el asiento y la junta tórica, mejorando el sellado axial y la fiabilidad operativa.
