Protectores de seguridad

Protección Avanzada para Sistemas de Tuberías

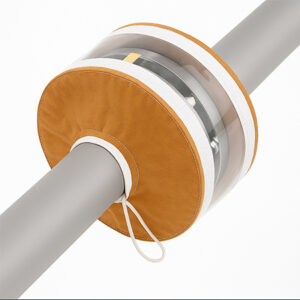

Un protector de seguridad para bridas es una funda que envuelve la unión embridada y redirige hacia abajo la proyección de fluido si la junta pierde. KTN Valves fabrica estas fundas anti-fuga en PP, PVC, PTFE puro y PTFE trenzado, con mirilla indicadora de fuga opcional, para proteger al operario en líneas con producto a presión.

Qué es un protector de bridas y para qué sirve

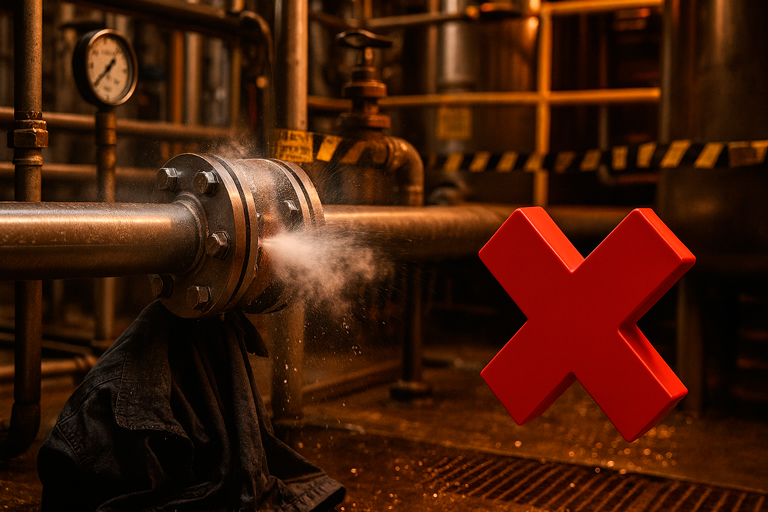

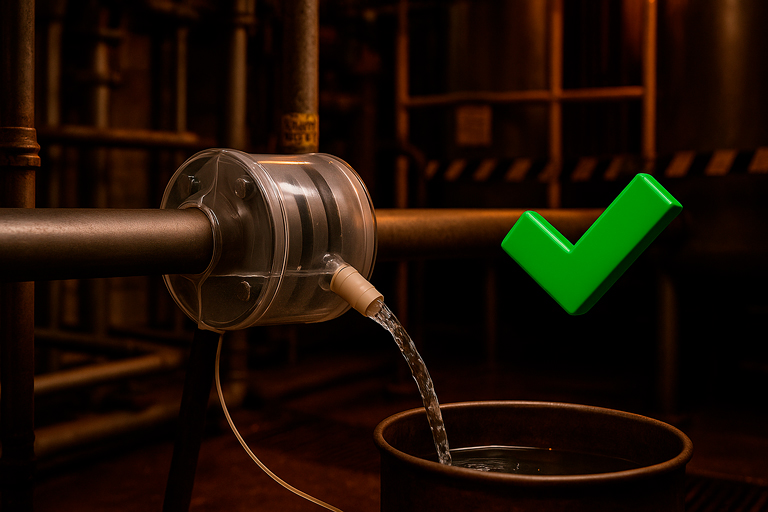

Un protector de seguridad para bridas, o safety spray shield, rodea la unión embridada y canaliza el fluido hacia el suelo cuando la junta empieza a perder. Sin funda, una fuga a presión sale radial y alcanza pasillos, plataformas y a quien esté a dos metros. Con funda, el producto cae junto a la tubería, dentro del cubeto o la rejilla.

Por qué la junta de brida es el punto de fuga más probable

Un tramo soldado solo falla por corrosión o fatiga del material. Una brida suma tres variables que se degradan con el tiempo: la junta, los espárragos y el par de apriete. La precarga se relaja tras los primeros ciclos térmicos, la junta fluye en frío, la vibración afloja las tuercas y el sellado cede por el punto de menor carga. Por eso las guías de montaje de uniones embridadas, como ASME PCC-1, exigen secuencia cruzada, par controlado y reapriete. El protector cubre lo que queda cuando ese procedimiento falla o cuando la brida lleva años en servicio.

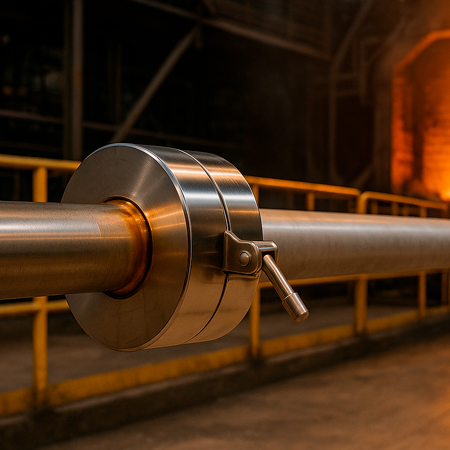

Tipos y materiales que fabricamos

KTN fabrica protectores de seguridad para bridas en cuatro materiales, con o sin mirilla indicadora.

• PTFE puro: ácidos fuertes, oxidantes, cloruros y disolventes, cuando el fluido ataca a cualquier otro plástico.
• PTFE trenzado: tejido de PTFE con mayor resistencia mecánica, para uniones expuestas a roce, manipulación frecuente o intemperie.
• PP: servicios generales, agua de proceso, salmuera y soluciones acuosas poco agresivas.

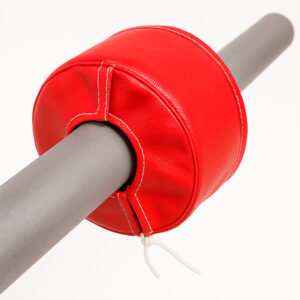

• PVC: opción económica para agua, aire comprimido y circuitos auxiliares.

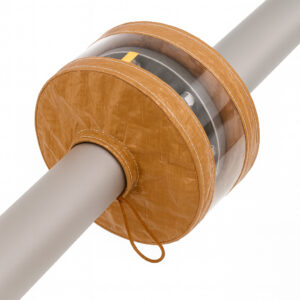

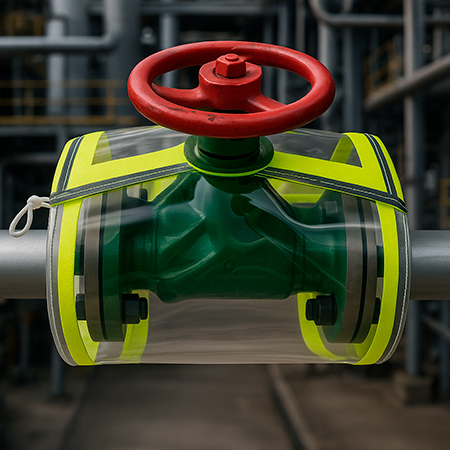

• Con mirilla indicadora de fuga: ventana transparente que deja ver el fluido acumulado dentro de la funda.

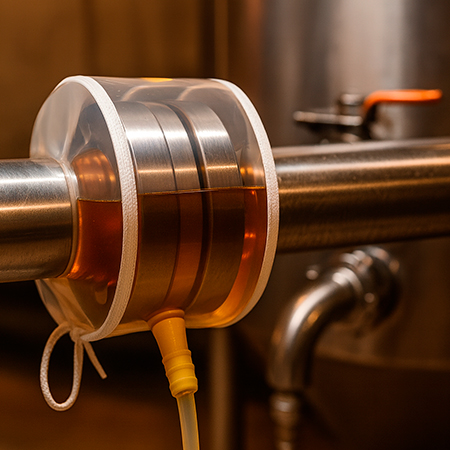

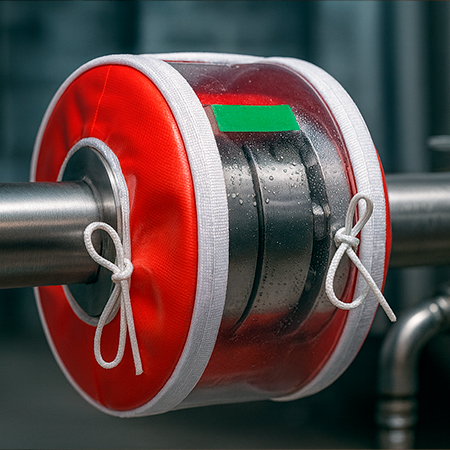

La mirilla indicadora: detectar la fuga antes de que sea crítica

Una funda ciega contiene la proyección pero oculta el problema. La versión con mirilla mantiene la contención y deja a la vista el líquido retenido, de modo que la ronda de planta detecta el goteo mientras sigue siendo goteo. Incluye esas bridas en la ruta de inspección de planta.

Cómo elegir el protector

Ordena la decisión así: fluido, material de la funda, DN y clase de la brida, número de espárragos, mirilla y temperatura de servicio. Para pedir la talla bastan el DN y la clase o el PN: equivale medidas con la tabla de conversión DN a pulgadas y confirma el tipo de unión con la guía de tipos de caras de brida. En ácido sulfúrico, sosa, hipoclorito o disolventes, la respuesta por defecto es PTFE; en agua, aire y servicios generales, PP o PVC.

Instalación y encaje con la política de seguridad de planta

La funda se coloca sobre la brida ya montada y se cierra con sus cintas: no hay que cortar tubería, retirar espárragos ni parar la línea. La Ley 31/1995 de prevención de riesgos laborales ordena anteponer la protección colectiva a la individual: el protector actúa en el foco y la pantalla facial actúa sobre la persona. Ambas suman, y solo la funda cubre a quien pasa sin el EPI del puesto.

Aplicaciones y sectores

KTN suministra protectores de bridas a petroquímica, química, oil & gas, energía, tratamiento de aguas, minería, alimentación y farmacia. Los puntos críticos: líneas de ácido sulfúrico, sosa, hipoclorito y disolventes, y toda brida sobre pasillos, escaleras o plataformas.

Comprar protectores de seguridad directamente al fabricante

KTN mantiene stock de las medidas habituales para envío inmediato, fabrica ejecuciones especiales bajo plano y entrega certificado de origen en cada pedido. Envía el listado de bridas con DN, clase o PN, fluido y temperatura y recibes oferta cerrada.

Por qué KTN

KTN Valves (Kara Technology News, S.L.) es fabricante con sede en Rubí, Barcelona, y produce en instalaciones propias bajo sistema ISO 9001 con inspección de Bureau Veritas. El departamento técnico contrasta el material de la funda frente al fluido antes de fabricar y cada pedido incluye certificado de origen.

Categorías relacionadas

Para ver el fluido sin abrir la línea, las mirillas. Para retener partículas, los filtros en Y. Para absorber dilatación y vibración, los compensadores. Toda la gama auxiliar, en accesorios industriales; el catálogo completo, en válvulas industriales.

Preguntas frecuentes

¿Un protector de bridas sustituye a los EPI?

No los sustituye. La funda es protección colectiva y actúa en el foco: contiene el chorro y lo desvía hacia el suelo. Los EPI protegen a quien lleva el equipo puesto. La Ley 31/1995 obliga a anteponer la medida colectiva a la individual, de modo que ambas se combinan en la misma brida de riesgo.

¿Qué material elijo para ácido sulfúrico o disolventes?

PTFE puro o PTFE trenzado. El PTFE resiste ácidos fuertes, oxidantes, cloruros y disolventes que degradan al PP y al PVC. El PTFE trenzado añade resistencia mecánica cuando la unión sufre roce o manipulación. Para agua de proceso, aire comprimido y soluciones poco agresivas, el PP o el PVC bastan.

¿Se puede instalar sin parar la línea?

Sí. El protector se coloca sobre la brida ya montada y se cierra con sus cintas, sin cortar tubería ni aflojar espárragos, por lo que no exige vaciar ni despresurizar el tramo. Aun así, cualquier trabajo junto a una línea con producto a presión debe seguir el permiso de trabajo y los EPI del puesto.

¿Qué datos hacen falta para pedir la talla correcta?

El DN de la tubería, la clase o PN de la brida (ANSI B16.5 clase 150-300, DIN EN 1092-1 PN10-PN40), el número de espárragos, el fluido y la temperatura de servicio. Con eso KTN define el material de la funda, la medida y si conviene la versión con mirilla indicadora.

¿Para qué sirve la mirilla indicadora de fuga?

Permite ver el fluido acumulado dentro de la funda sin desmontarla. Una funda ciega contiene la proyección pero esconde la pérdida hasta que el goteo se convierte en derrame. Con mirilla, la ronda de planta detecta el problema a tiempo y se programa el reapriete o el cambio de junta en la siguiente parada.

Solicitar presupuesto

Envía el listado de bridas con DN, clase o PN, fluido y temperatura y KTN prepara una oferta de fabricante, con o sin mirilla indicadora. Solicitar presupuesto o llama al +34 937 818 219.
