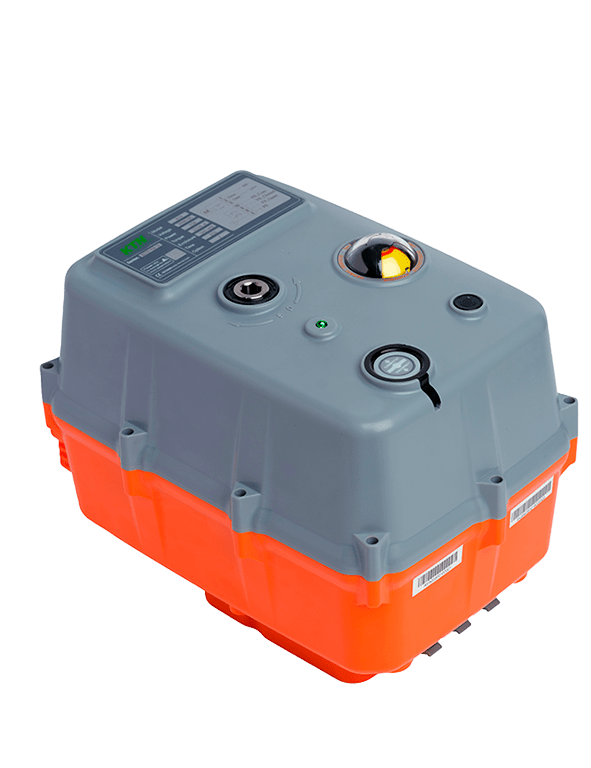

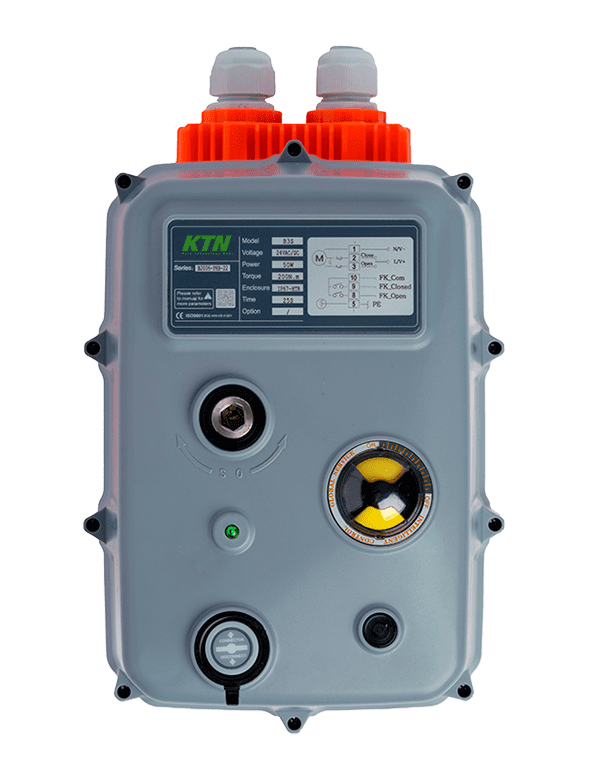

ACTUADOR ELÉCTRICO COMPACTO KTN 200-400NM
SERIES 200-400NM
- DISEÑO COMPACTO
- MULTIVOLTAJE
- ACCIONAMIENTO RAPIDO
- OPCIÓN FAILSAFE
- PANTALLA OLED EN COLOR
Torque Nominal: 200Nm (1770 in.lbs)/400Nm (3450)
Voltaje: 24VAC/DC or 95-265VAC
Grado de Protección: IP67 / Nema 4x
ACTUADOR ELÉCTRICO COMPACTO KTN 200-400NM
Especificaciones Técnicas:
Torque Nominal: 200Nm (1770 in.lbs)/400Nm (3450)
Voltaje: 24VAC/DC or 95-265VAC
Grado de Protección: IP67 / Nema 4x
Características Técnicas
ACTUADOR ELÉCTRICO COMPACTO: RENDIMIENTO ÓPTIMO Y CONTROL AVANZADO – SERIES 200-400
La serie KTN 200-400 ofrece actuadores eléctricos con hasta 400Nm de torque. Con carcasa PC+PET y protección IP67, son ideales para entornos industriales. Incluyen pantalla OLED para visualizar el estado y ajustar parámetros mediante el SmartMenu. Entre sus funciones avanzadas se encuentran modulación, failsafe modulación, Modbus RS485/RTU, y diagnóstico inteligente para monitorear componentes críticos como RPM del motor y temperatura ambiente.
On/Off
Apertura/Cierre estándar, alimentación para abrir, alimentación para cerrar. Se mantiene en posición en caso de pérdida de energía.
Failsafe
Modulante Failsafe
Control de modulación a través de 4-20mA, 0-10V o 2-10V con funcionalidad failsafe en caso de pérdida de energía. El supercapacitor interno puede usarse para cerrar, abrir o mantener la posición intermedia del actuador en caso de fallo.
Smart Menu
A través de nuestro SmartMenu, la serie Timer le permite establecer una programación temporizada 24/7 de hasta 60 actuaciones (movimientos de apertura/cierre) al día. Funcionalidad inteligente sin necesidad de PLC.
Temporizador
Todos los actuadores cuentan con anulación manual como estándar. Cada actuador se suministra con una llave Allen que debe utilizarse cuando NO se aplica energía. Debes desconectar la energía para usar la anulación manual mecánica. Para la serie Inteligente, también tienes la opción de anulación manual mediante el Control Local.
Modbus
Modbus RS485/RTU y CANBus están disponibles como estándar para conectar el actuador a un sistema BUS. A través del protocolo de comunicación BUS, puedes leer la posición del actuador, detectar errores y más. También ofrecemos Modbus TCP/IP bajo solicitud.
Otros protocolos estarán disponibles próximamente.
Retroalimentación
Todos nuestros actuadores tienen retroalimentación de apertura y cierre. Los básicos usan interruptores mecánicos, la serie Smart emplea relés electrónicos, y los modulantes tienen salida de modulación (por ejemplo, 4-20mA) en lugar de retroalimentación de fin de carrera.
3 Posiciones
A través del SmartMenu, puedes configurar el actuador para operar en 3 posiciones: abrir, cerrar y una intermedia, o ajustarlo a 0-90-180 grados para válvulas de 3 vías, ofreciendo flexibilidad y precisión en el control de válvulas.
Control local
A través del SmartMenu, los actuadores inteligentes permiten operación manual mediante botones táctiles en la pantalla. Protegido por contraseña, ofrece anulación manual electrónica, facilitando la apertura y cierre cuando hay energía disponible.
Instalación fácil

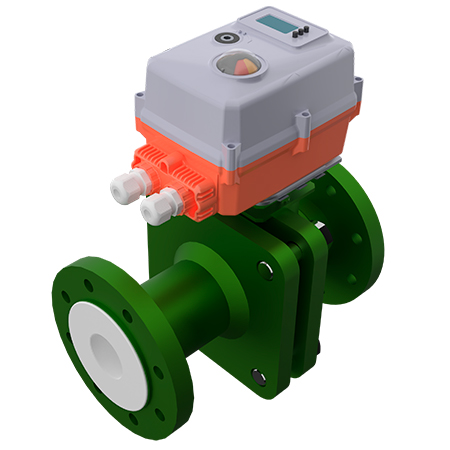

Nuestros actuadores cuentan con un diseño compacto y conexiones pre-cableadas, lo que facilita una instalación rápida y sin complicaciones. Son compatibles con montajes ISO estándar, asegurando una integración eficiente en sistemas industriales diversos.
Especificaciones
ACTUADOR ELÉCTRICO COMPACTO: RENDIMIENTO ÓPTIMO Y CONTROL AVANZADO – SERIES 200-400
| Especificaciones Estándar | B200-400 Básico | S200-400 Smart |
| Par de salida nominal máximo Nm (en.lbs) | 250Nm Break (2212) / Run 200Nm (1770) | 250Nm Break (2212) / Run 200Nm (1770) |
| Par de salida nominal máximo Nm (en.lbs) | 450Nm Break (3982) / Run 400Nm (3540) | 450Nm Break (3982) / Run 400Nm (3540) |
| Rango de Voltaje | 24VAC/DC or 95-265VAC | 24VAC/DC or 95-265VAC |

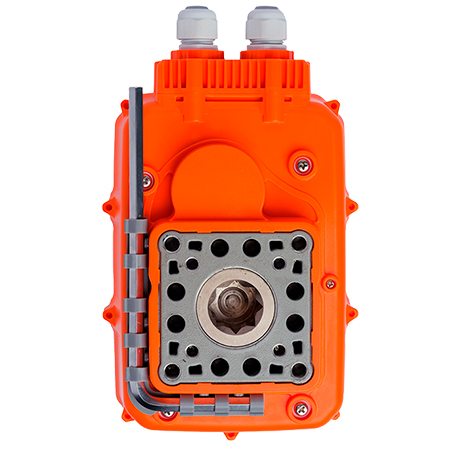

| Montaje (ISO5211) x accionamiento (octágono hembra) | F07 & F10 x 22mm | F07 & F10 x 22mm |
| Tiempo de ejecución estándar | 25 segundos | 25 segundos |
| Conexión eléctrica | Regleta de terminales a través de prensaestopas | Regleta de terminales a través de prensaestopas |
| Confirmación de fin de viaje (contacto seco / sin tensión) | 2 x microinterruptores mecánicos | 2x relés electrónicos |
| Estado del LED | LED abierto/cerrado | LED abierto/cerrado/alerta |
| Dimensiones y peso del actuador en kg | Alto 170.6 mm x Ancho 159,4 mm x Largo 266,7 mm / 2kg | Alto 170.6 mm x Ancho 159,4 mm x Largo 266,7 mm / 2kg |
