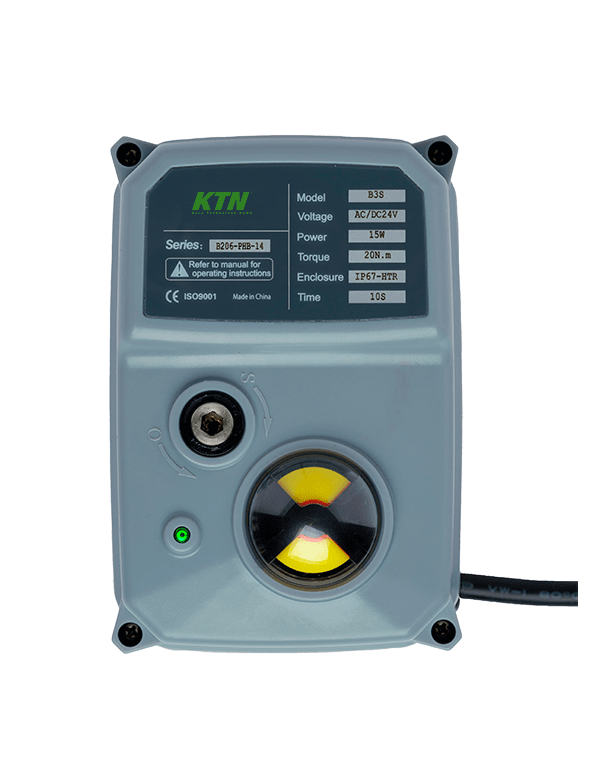

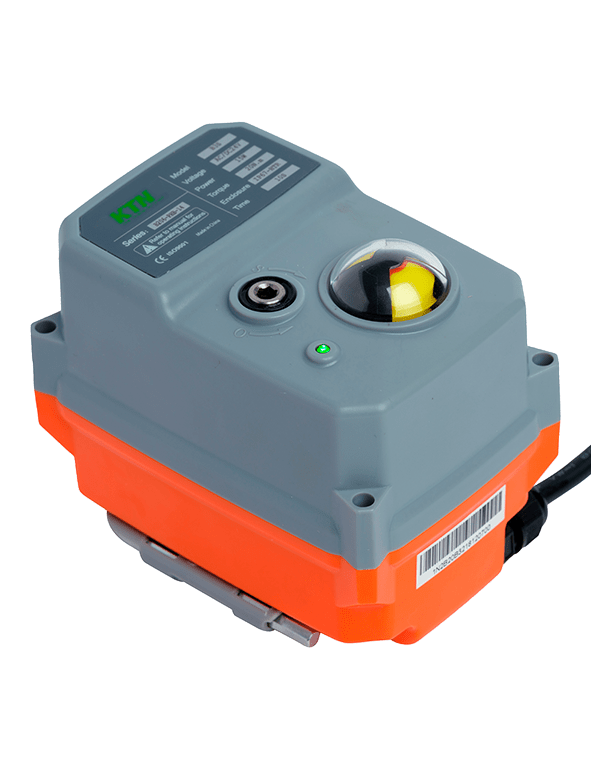

ACTUADOR ELÉCTRICO COMPACTO KTN 20NM
SERIES 20
- DISEÑO COMPACTO
- MULTIVOLTAJE
- ACCIONAMIENTO RÁPIDO
- OPCIÓN FAILSAFE
- PANTALLA OLED
Torque Nominal: 20Nm (178 in.lbs)
Voltaje: 24VAC/DC, 95-265VAC, 12VDC
Grado de Protección: IP67 / Nema 4x
ACTUADOR ELÉCTRICO COMPACTO KTN 20NM
Especificaciones Técnicas:
Torque Nominal: 20Nm (178 in.lbs)
Voltaje: 24VAC/DC, 95-265VAC, 12VDC
Grado de Protección: IP67 / Nema 4x
Características Técnicas
ACTUADOR ELÉCTRICO COMPACTO : POTENCIA Y EFICIENCIA EN ESPACIOS REDUCIDOS – SERIES 20

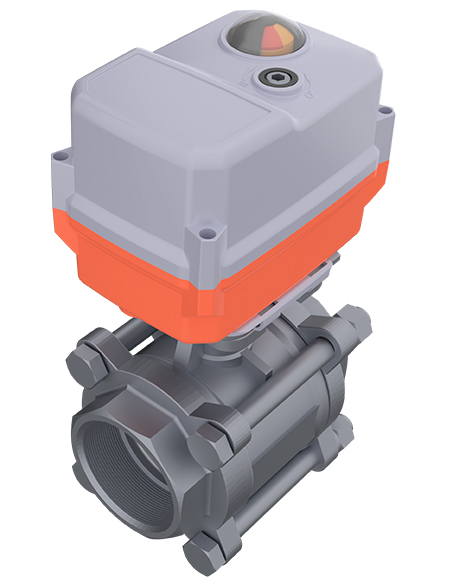

El Actuador Eléctrico Compacto Series 20 es la opción más popular a nivel global. Diseñado para ofrecer una salida de par de 20Nm con un diseño compacto, es perfecto para válvulas de pequeño diámetro como válvulas de bola y mariposa de bronce, acero inoxidable o PVC. Además, incorpora características avanzadas que lo convierten en una solución icónica en el mundo de los actuadores.
On/Off
Apertura/Cierre estándar, alimentación para abrir, alimentación para cerrar. Se mantiene en posición en caso de pérdida de energía.
Failsafe / Modulante Failsafe
Alta Velocidad / Modulante Alta Velocidad
Este actuador permite apertura y cierre rápidos, con un tiempo de funcionamiento 50% menor al estándar, alcanzando 1 segundo en las series de 10, 20 y 50Nm con motor de 24VDC. Además, ofrece control modulante a través de 4-20mA, 0-10V o 2-10V, permitiendo un desplazamiento de 4mA a 20mA en 1 segundo (solo para las series 10, 20 y 50 con motor de corriente continua)
Smart Menu
Todos nuestros actuadores Smart tienen un SmartMenu con firmware protegido por contraseña. Una vez ingresada la contraseña, puedes cambiar parámetros como velocidad, ángulo de trabajo, posición failsafe, configuración de 3 posiciones y mucho más.
Temporizador
A través de nuestro SmartMenu, la serie Timer permite programar un temporizador 24/7 con hasta 60 actuaciones (movimientos de abrir/cerrar) por día. Funcionalidad inteligente sin necesidad de un PLC.
Modbus
Modbus RS485/RTU y CANBus están disponibles como estándar para conectar el actuador a un sistema BUS. A través del protocolo de comunicación BUS, puedes leer la posición del actuador, detectar errores y más. También ofrecemos Modbus TCP/IP bajo solicitud.
Otros protocolos estarán disponibles próximamente.
Multi Turn
La serie Multi Turn está diseñada para válvulas de vástago no ascendente, como válvulas de diafragma, compuerta y de cuchillo. A través del SmartMenu, puedes ajustar el número de giros del actuador según las necesidades de la válvula. Para más detalles, consulta la hoja de datos de la serie MT.
Retroalimentación
3 Posiciones
A través del SmartMenu, puedes configurar el actuador en 3 posiciones (abrir, cerrar e intermedia) o ajustarlo a 0-90-180 grados para válvulas de 3 vías. Esta flexibilidad permite adaptar el actuador con precisión a diversas aplicaciones, mejorando el control de la válvula en entornos industriales.
Control local
A través del SmartMenu, los actuadores inteligentes permiten operación manual mediante botones táctiles en la pantalla. Protegido por contraseña, ofrece anulación manual electrónica, facilitando la apertura y cierre cuando hay energía disponible.
Instalación fácil
Nuestros actuadores cuentan con un diseño compacto y conexiones pre-cableadas, lo que facilita una instalación rápida y sin complicaciones. Son compatibles con montajes ISO estándar, asegurando una integración eficiente en sistemas industriales diversos.
Especificaciones
ACTUADOR ELÉCTRICO COMPACTO : POTENCIA Y EFICIENCIA EN ESPACIOS REDUCIDOS – SERIES 20
| Especificaciones Estándar | B20 Básico | S20 Smart |
| Par de salida nominal máximo Nm (en.lbs) | 25Nm Break (221) / Run 20Nm (178) | 25Nm Break (221) / Run 10Nm (178) |
| Rango de Voltaje | 24VAC/DC, 95-265VAC, 12VDC | 24VAC/DC, 95-265VAC, 12VDC |

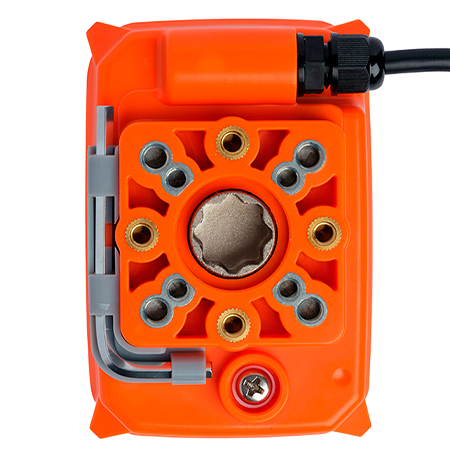

| Montaje (ISO5211) x accionamiento (octágono hembra) | F03, F04 & F05 x 14mm | F03, F04 & F05 x 14mm |
| Tiempo de ejecución estándar | 10 segundos | 10 segundos |
| Conexión eléctrica | Cable multifilar precableado de 0,8m | Cable multifilar precableado de 0,8m |
| Confirmación de fin de viaje (contacto seco / sin tensión) | 2x microinterruptores mecánicos | 2x relés electrónicos |
| Estado del LED | LED abierto/cerrado | LED abierto/cerrado/alerta |
| Dimensiones y peso del actuador en kg | Alto 90 mm x Ancho 70mm x Largo 104 mm / 0,8 kg | Alto 90 mm x Ancho 70mm x Largo 104 mm / 0,8 kg |
