VÁLVULA DE MARIPOSA CON DISCO PTFE/PFA

KTN 266ITT

  • DISEÑO DE ASIENTO ENERGIZADO
  • DISCO EN ACERO INOXIDABLE CF8M PULIDO
  • SELLADO AXIAL TOTAL

Rango: DN 50 / 300

PN: 16

Resistente al desgaste y a la corrosión

VÁLVULA DE MARIPOSA CON DISCO PTFE/PFA

DISEÑO DE ASIENTO ENERGIZADO
DISCO EN ACERO INOXIDABLE CF8M PULIDO
SELLADO AXIAL TOTAL

KTN 266ITT

Rango: DN 50 / 300

PN: 16

Resistente al desgaste y a la corrosión

Descripción

VÁLVULA DE MARIPOSA WAFER ASIENTO Y DISCO PTFE – KTN 266ITT

La KTN 266ITT es nuestra válvula de mariposa con conexión de tipo wafer, asiento en ptfe y disco en acero inoxidable revestido con PFA (Conforme con normativa FDA). El asiento y disco de ptfe otorgan a la válvula una gran resistencia a la corrosión. El rango comprende desde DN 40 hasta DN 300, sustituyendo el manguito por un volante reductor a partir de DN 250, indicada para conducir prácticamente cualquier medio. Su rango de presión: PN16. El rango de temperatura de trabajo abarca los -35ºC hasta los +155ºC.

Características

VÁLVULA DE MARIPOSA WAFER ASIENTO Y DISCO PTFE – KTN 266ITT

VÁLVULA DE BOLA BRIDAS DIN EN ACERO INOXIDABLE
Estructura wafer de dos piezas
Cuerpo de dos piezas recubierto de epoxi, todos los cuerpos cumplen con ASME Clase 150 y clasificaciones de presión DIN 3840. El diseño de cuello extendido en todos. Los tamaños de válvula permiten un aislamiento de tuberías de 2″ y proporcionan fácil acceso para montar actuadores. Los orificios de posicionamiento en la versión tipo wafer. Proporciona una alineación rápida y precisa durante la instalación de la válvula eliminando la interferencia del disco con la tubería adyacente.
Diseño de asiento resiliente
El asiento interior está mecanizado con una curvatura desde el centro hacia el borde, esta geometría única del asiento minimiza la fuerza de contacto entre el disco y el asiento a medida que el disco se acerca o se abre desde la posición cerrada. Como resultado, la válvula permite pares más bajos y reduce el desgaste del asiento. PTFE conforme con la norma FDA.
Disco revestido en PFA
El disco está fabricado en acero inoxidable encapsulado con una gruesa capa (mínimo 3 mm) de PTFE/PFA puro, que aumenta la resistencia al desgaste y a la corrosión frente a los fluidos más ácidos. Conforme con la norma FDA.
Empaquetaduras con resorte
Dos empaquetaduras (superior e inferior) de resorte imponen una fuerza elástica sobre la prensa y compacta la junta tórica y el asiento, mejorando el sellado y proporcionando tensión de soporte para el asiento y el disco para compensar la falta de elasticidad de la cubierta del asiento de PTFE. Esto también efectivamente previene la fuga de medios de la cavidad de la válvula.
Empaquetadura superior del vástago
Un casquillo de vástago superior está retenido por un anillo de acero inoxidable, se utiliza para absorber los empujes laterales del actuador y asegura un funcionamiento suave y buena interacción entre el eje superior y el eje inferior.
Asiento energizado
Un energizador de asiento elástico se extiende completamente alrededor del asiento, incluido el cubo del disco. Esto proporciona suficiente fuerza uniforme
para un cierre hermético.

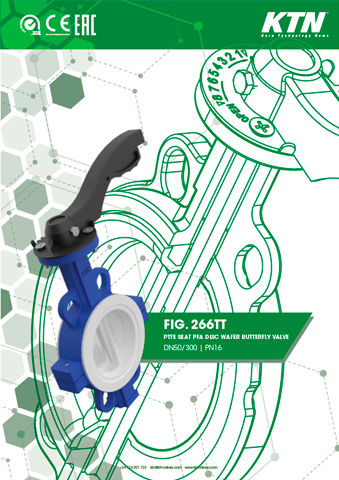

Descargas
