VÁLVULA DE MARIPOSA TIPO WAFER ASIENTO PTFE

KTN 266IT

  • DISEÑO DE ASIENTO ENERGIZADO
  • DISCO EN ACERO INOXIDABLE CF8M PULIDO
  • SELLADO AXIAL TOTAL

Rango: DN 50 / 300

PN: 16

Resistente al desgaste y a la corrosión

VÁLVULA DE MARIPOSA TIPO WAFER ASIENTO PTFE

DISEÑO DE ASIENTO ENERGIZADO
DISCO EN ACERO INOXIDABLE CF8M PULIDO
SELLADO AXIAL TOTAL

KTN 266IT

Rango: DN 50 / 300

PN: 16

Resistente al desgaste y a la corrosión

Descripción

VÁLVULA DE MARIPOSA ASIENTO PTFE DISCO INOX – KTN 266IT

La KTN 266IT es nuestra válvula de mariposa con conexión de tipo wafer y asiento de teflón (PTFE) y disco en acero inoxidable pulido CF8M, resistente al desgaste y a la corrosión. La superficie pulida evita que la suciedad se adhiera, además le confiere la propiedad de poder trabajar con diversos medios como: Aguas residuales, aguas residuales, agua de mar, vapor de aire, alimentos, aceites, medicina, alcalis, sal, etc. El rango comprende desde DN 50 hasta DN 300. Rango de presión: PN16. El rango de temperatura de trabajo abarca los -35ºC hasta los +200ºC.

Características

VÁLVULA DE MARIPOSA CON ASIENTO WRAS PARA AGUA POTABLE – KTN 266IE

VÁLVULA DE BOLA BRIDAS DIN EN ACERO INOXIDABLE
Estructura wafer de dos piezas
Cuerpo de dos piezas recubierto de epoxi, todos los cuerpos cumplen con ASME Clase 150 y clasificaciones de presión DIN 3840. El diseño de cuello extendido en todos. Los tamaños de válvula permiten un aislamiento de tuberías de 2″ y proporcionan fácil acceso para montar actuadores. Los orificios de posicionamiento en la versión tipo wafer. Proporciona una alineación rápida y precisa durante la instalación de la válvula eliminando la interferencia del disco con la tubería adyacente.
Diseño de asiento resiliente
El asiento interior está mecanizado con una curvatura desde el centro hacia el borde, esta geometría única del asiento minimiza la fuerza de contacto entre el disco y el asiento a medida que el disco se acerca o se abre desde la posición cerrada. Como resultado, la válvula permite pares más bajos y reduce el desgaste del asiento. PTFE conforme con la norma FDA.
Disco pulido
El disco está fabricado en acero inoxidable pulido CF8M para que sea resistente al desgaste y la corrosión. La superficie pulida evita que la suciedad se apelmace.
Empaquetaduras con resorte
Dos empaquetaduras (superior e inferior) de resorte imponen una fuerza elástica sobre la prensa y compacta la junta tórica y el asiento, mejorando el sellado y proporcionando tensión de soporte para el asiento y el disco para compensar la falta de elasticidad de la cubierta del asiento de PTFE. Esto también efectivamente previene la fuga de medios de la cavidad de la válvula.
Empaquetadura superior del vástago
Un casquillo de vástago superior está retenido por un anillo de acero inoxidable, se utiliza para absorber los empujes laterales del actuador y asegura un funcionamiento suave y buena interacción entre el eje superior y el eje inferior.
Asiento energizado
Un energizador de asiento elástico se extiende completamente alrededor del asiento, incluido el cubo del disco. Esto proporciona suficiente fuerza uniforme
para un cierre hermético.

Descargas

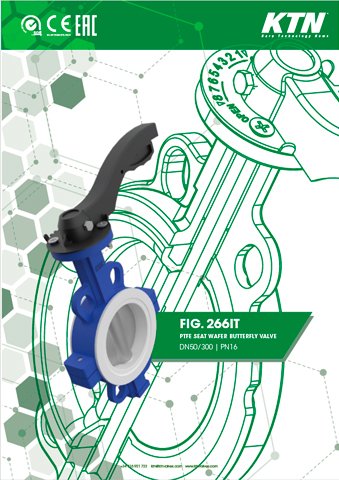

VÁLVULA DE MARIPOSA ASIENTO PTFE DISCO INOX – KTN 266IT
