VÁLVULA DE MARIPOSA LUG

KTN 276IE

  • EPDM WRAS PARA AGUA POTABLE
  • DISEÑO DE ASIENTO ENERGIZADO
  • DISCO DE ACERO INOXIDABLE

Rango: DN 50 / 350

PN: 10/16

Sellado a prueba de burbujas

VÁLVULA DE MARIPOSA LUG CON ASIENTO EPDM

EPDM WRAS PARA AGUA POTABLE
DISEÑO DE ASIENTO ENERGIZADO
DISCO DE ACERO INOXIDABLE

KTN 276IE

Rango: DN50 – DN350

Presión: PN16 / 10

Sellado a prueba de burbujas

Descripción

VÁLVULA MARIPOSA LUG CON ASIENTO WRAS PARA AGUA POTABLE – KTN 276IE

La KTN 276IE es nuestra válvula de mariposa con conexión de tipo lug y asiento epdm. El rango comprende desde DN 50 hasta DN 350, sustituyendo el manguito por un volante reductor a partir de DN 250, indicada para conducir prácticamente cualquier medio, concretamente y bajo pedido especial nuestra válvula de mariposa puede transportar agua potable para el consumo humano y con certificación WRAS. Su rango de presión: PN10/16. El rango de temperatura de trabajo abarca los -20ºC hasta los +120ºC.

Características

VÁLVULA MARIPOSA LUG CON ASIENTO WRAS PARA AGUA POTABLE – KTN 276IE

VÁLVULA DE BOLA BRIDAS DIN EN ACERO INOXIDABLE
Diseño de asiento resiliente
El diseño del asiento reduce el par de torsión del asiento y, al mismo tiempo, reduce el desgaste de las partes en contacto. Las curvaturas en el mecanizado del área interior del asiento minimizan las fuerzas de contacto entre el disco y el asiento cuando el disco se acerca o se abre desde, la posición cerrada. Esta geometría única del asiento permite pares más bajos y reduce el desgaste del asiento.
Muelle de disco
Un resistente energizador de asiento se extiende completamente alrededor del asiento, incluido el cubo del disco. Esto proporciona una fuerza uniforme suficiente
para un cierre hermético a prueba de burbujas.
Empaquetadura superior/inferior
La válvula posee empaquetadura superior e inferior compuestas en fibra de plástico FRP para una estanqueidad simétrica, la empaquetadura superior esta reforzada por un anillo para absorver la torsión del mango o actuador.
Vástago de una pieza

El vástago está hecho en una pieza y se retiene mecánicamente en el cuello del cuerpo y ninguna parte del vástago está expuesta al fluido.

Estructura lug de una pieza

El cuerpo es de una sola pieza estilo wafer y está recubierto con epoxi. Todos los cuerpos cumplen con las clasificaciones de presión completas ASME Clase 150 y DIN 3840 para requisitos hidrostáticos.

Descargas

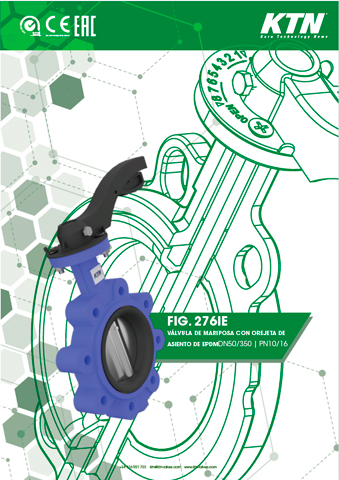

VÁLVULA MARIPOSA LUG CON ASIENTO WRAS PARA AGUA POTABLE – KTN 276IE
