VÁLVULA DE BOLA TRUNNION

KTN TR1212

  • FUNCIÓN DE BLOQUEO Y PURGA
  • ALIVIO DE PRESIÓN DE CAVIDAD AUTOMÁTICA
  • DISEÑO FIRESAFE
  • DISPOSITIVO ANTIESTÁTICO
  • VÁSTAGO ANTIEXPULSIÓN

DISEÑO API6D / ISO14313

Clase 150-2500

NPS 1″ hasta 24″

Consultar

VÁLVULA DE BOLA TRUNNION

FUNCIÓN DE BLOQUEO Y PURGA
ALIVIO DE PRESIÓN DE CAVIDAD AUTOMÁTICA
DISEÑO FIRESAFE
DISPOSITIVO ANTIESTÁTICO

KTN TR1212

DISEÑO API6D / ISO14313

Clase 150-2500

NPS 1″ hasta 24″

Consultar

Características

INNOVACIÓN Y EFICIENCIA EN VÁLVULAS DE BOLA CON MUÑÓN – KTN TR1212

Descripción

INNOVACIÓN Y EFICIENCIA EN VÁLVULAS DE BOLA CON MUÑÓN – KTN TR1212

La serie KTN TR1212 de válvulas de bola de entrada lateral montadas en trunnion está meticulosamente diseñada para cumplir con los estrictos requisitos de las normas API 6D y ISO 14313, asegurando un rendimiento excepcional y fiabilidad en aplicaciones exigentes. Estas válvulas están diseñadas para su uso en los sectores de petróleo, petroquímica, gas y diversas industrias, donde la precisión y durabilidad son fundamentales.

Características Clave:

  • Cumplimiento de Diseño: API 6D / ISO 14313
  • Dimensiones Cara a Cara: API 6D / ASME B16.10
  • Conexiones de Extremo: ASME B16.5
  • Diámetro del Orificio: API 6D / ISO 14313
  • Espesor de Pared: ASME B16.34
  • Presión Nominal: Clase 150 a 2500
  • Tamaño Nominal: NPS 1 a 24

Especificaciones de Materiales:

  • Materiales del Cuerpo: Acero al carbono y de baja aleación, acero inoxidable austenítico, acero inoxidable dúplex, acero de alta aleación, aleación a base de níquel
  • Materiales del Asiento: PTFE reforzado, PTFE modificado, Nylon 6, Nylon 12, DEVLON, PCTFE, PEEK

Las válvulas KTN TR1212 están diseñadas para ofrecer un rendimiento superior, fiabilidad y longevidad, lo que las convierte en la opción ideal para aplicaciones críticas. Con una construcción robusta y adherencia a estándares internacionales, estas válvulas proporcionan a los usuarios la confianza y seguridad necesarias para una operación sin problemas en los entornos más desafiantes.

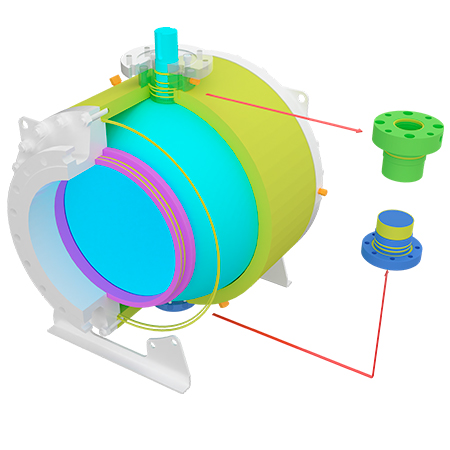

VÁLVULA DE BOLA BRIDAS DIN EN ACERO INOXIDABLE
Resortes
Los resortes mantienen los asientos en contacto con la bola para asegurar un sellado efectivo tanto en condiciones de baja como de alta presión. El retenedor de asiento mantiene los asientos en posición, asegurando un contacto constante con la bola. Esta combinación no solo garantiza un sellado confiable, sino que también reduce el torque necesario para operar la válvula.
Ventilación de doble bloqueo y purga
Las válvulas de ventilación de doble bloqueo y purga están ubicadas en la parte superior de la cavidad del cuerpo y se utilizan para liberar gases atrapados, asegurando que no haya acumulación de presión interna.

Las válvulas de drenaje están posicionadas en la parte inferior de la válvula y permiten la eliminación de líquidos retenidos en la cavidad del cuerpo, previniendo la corrosión y el daño interno.

Las válvulas de inyección se utilizan para inyectar lubricantes o selladores en los asientos de la válvula, mejorando el sellado y la operación de la válvula, especialmente bajo condiciones de alta presión. Estas válvulas son fundamentales para la función de doble bloqueo y purga, que aísla secciones de la tubería y permite la liberación segura de fluidos o gases atrapados entre los dos elementos de cierre.

Prensaestopas
El prensaestopas es un componente vital que asegura que tu válvula funcione perfectamente. Rodeando el vástago de la válvula, alberga el empaque que crea un sello hermético, previniendo fugas de fluidos y manteniendo un rendimiento óptimo. Con el prensaestopas, puedes ajustar fácilmente el empaque para mantener tu válvula funcionando de manera suave y eficiente, protegiendo contra emisiones fugitivas y asegurando la fiabilidad en cada operación.
Muñón inferior
El muñón inferior es el héroe desconocido de tu válvula, proporcionando un soporte inquebrantable a la bola y asegurando estabilidad. Este componente crucial reduce el desgaste en los asientos, garantizando un sellado constante y efectivo. Al mantener un sello confiable y reducir el torque necesario para la operación, el muñón inferior mejora el rendimiento general de tu válvula, convirtiéndola en una opción confiable para aplicaciones de alta presión.
Esfera y vástago
La bola y el vástago son esenciales en una válvula de bola con muñón, proporcionando un control de flujo preciso y un sellado efectivo. Fabricados con materiales de alta calidad como CF8M, ofrecen durabilidad y resistencia a la corrosión. Tanto la bola como el vástago cuentan con un dispositivo antiestático, que previene la acumulación de carga estática al estar conectados. Además, el vástago incluye un diseño anti-expulsión para mejorar la seguridad operativa.
Estructura "Firesafe"
La estructura a prueba de fuego de una válvula de bola con muñón incluye un cuerpo robusto hecho de materiales resistentes al fuego, como acero inoxidable o acero al carbono. Los sellos de grafito y el empaque de grafito flexible proporcionan un sellado adicional en caso de incendio, asegurando que la válvula mantenga su integridad y prevenga fugas. Además, la función de doble bloqueo y purga (DBB) permite la liberación segura de la presión acumulada en la cavidad del cuerpo, mientras que el dispositivo antiestático previene la acumulación de cargas estáticas que podrían causar chispas e incendios.

Materiales y piezas

INNOVACIÓN Y EFICIENCIA EN VÁLVULAS DE BOLA CON MUÑÓN – KTN TR1212

NºNOMBREMATERIALESNºNOMBREMATERIALES
1CUERPO A105/CF8M/WCB15COJINETE DE LA BRIDA BASEPTFE + ACERO AL CARBONO / PTFE + 316
2RESORTE DEL ASIENTOX75016JUNTA TÓRICA DEL VÁSTAGO AED / HNBR DE BAJA TEMPERATURA
3BOLAA105+ENP/F316/CF8M17JUNTA TÓRICA DEL PRENSAESTOPAS VITON AED / HNBR DE BAJA TEMPERATURA
4ADAPTADORA105 / CF8M / WCB18JUNTA TÓRICA DEL ADAPTADOR VITON AED / HNBR DE BAJA TEMPERATURA
5ANILLO DEL ASIENTOF316/F304/DEVLON/ACERO ALEADO19JUNTA DEL ADAPTADORGRAFITO
6VÁSTAGOF316/F304/ACERO ALEADO20JUNTA DE LA PLACA DE MONTAJEGRAPHOIL
7INSERTO DEL ASIENTODEVLON, NYLON, PEEK, RPTFE21VÁLVULA DE DRENAJE SS316
8JUNTA TÓRICA VITON AED / HNBR DE BAJA TEMPERATURA22VÁLVULA DE VENTILACIÓNSS316
9PRENSAESTOPASA105 / 316 / 41023VÁLVULA DE INYECCIÓN SS316
10ANILLO DEL PRENSAESTOPASA105 / 316 / 41024PERNOSB7 B7M / B8 B8M
11PLACA DE MONTAJEA105 / 316 / 41025TUERCA HEXAGONAL2H 2HM / 8 8M
12BRIDA BASE F316 / F304 / ACERO ALEADO26REDUCTOR MANUALHIERRO DÚCTIL, ACERO AL CARBONO
13JUNTA DE LA BRIDA BASEGRAFITO57PLACA DE APOYOACERO AL CARBONO / ACERO INOXIDABLE
14JUNTA TÓRICAVITON AED28PLACA DE ELEVACIÓN ACERO AL CARBONO / ACERO INOXIDABLE

Descargas

INNOVACIÓN Y EFICIENCIA EN VÁLVULAS DE BOLA CON MUÑÓN – KTN TR1212

i

Ficha técnica KTN TR1212

Catálogo general KTN
