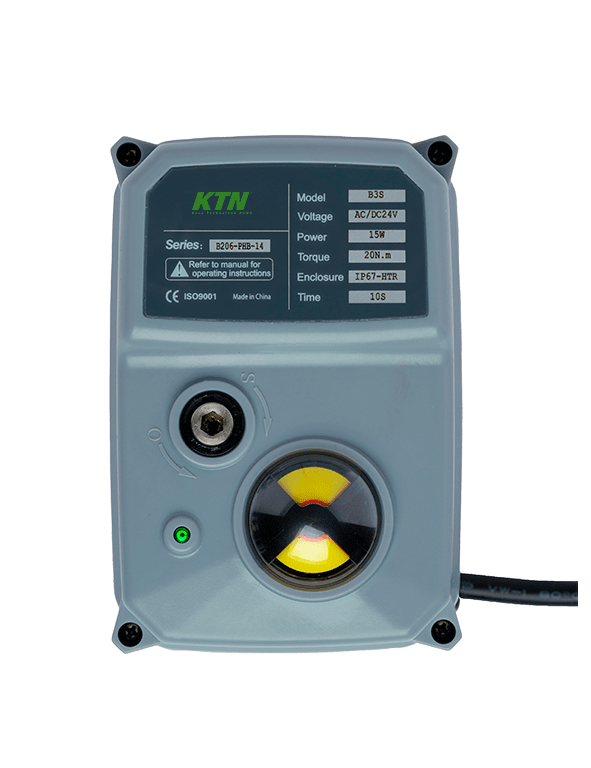

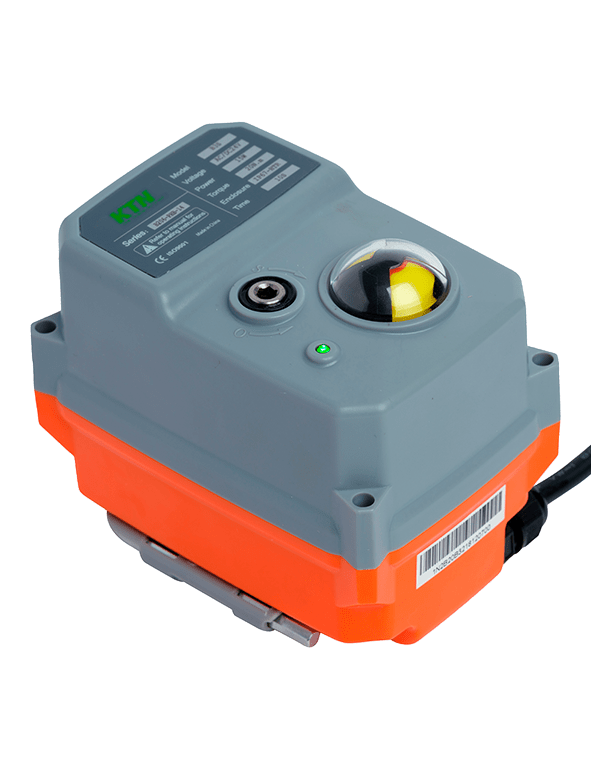

ACTIONNEUR ÉLECTRIQUE COMPACT KTN 20NM
SÉRIE 20
- CONCEPTION COMPACTE
- MULTIVOLTAGE
- FONCTIONNEMENT RAPIDE
- OPTION FAILSAFE
- AFFICHAGE OLED
Couple Nominal: 20Nm (178 in.lbs)
Tension: 24VAC/DC, 95-265VAC, 12VDC
Indice de protection: IP67 / Nema 4x
ACTIONNEUR ÉLECTRIQUE COMPACT KTN 20NM
Spécifications techniques :
Couple Nominal: 20Nm (178 in.lbs)
Tension: 24VAC/DC, 95-265VAC, 12VDC
Indice de protection: IP67 / Nema 4x
Caractéristiques techniques
ACTIONNEUR ÉLECTRIQUE COMPACT : PUISSANCE ET EFFICACITÉ DANS LES ESPACES RESTREINTS – SÉRIE 20

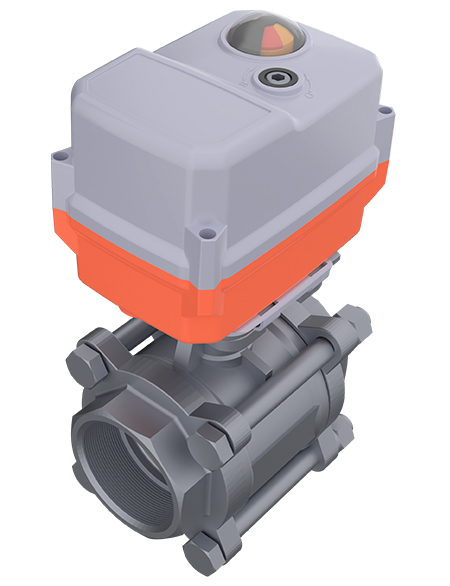

L’actionneur électrique compact de la série 20 est le choix le plus populaire au monde. Conçu pour fournir un couple de sortie de 20 Nm avec un design compact, il est idéal pour les vannes de petit diamètre telles que les vannes à boule et les vannes papillon en laiton, en acier inoxydable ou en PVC. En outre, il présente des caractéristiques avancées qui en font une solution emblématique dans le monde des actionneurs.
Marche/Arrêt
Ouverture/fermeture standard, ouverture électrique, fermeture électrique. Reste en place en cas de coupure de courant.
Sécurité intégrée/Modulation de la sécurité
Grande vitesse / Grande vitesse modulante
Cet actionneur permet une ouverture et une fermeture rapides, avec une durée de fonctionnement 50% plus rapide que la norme, atteignant 1 seconde dans les séries 10, 20 et 50Nm avec un moteur 24VDC. En outre, il offre une commande modulante par 4-20mA, 0-10V ou 2-10V, permettant un mouvement de 4mA à 20mA en 1 seconde (uniquement pour les séries 10, 20 et 50 avec un moteur à courant continu).
Menu intelligent
Tous nos actionneurs Smart sont équipés d’un SmartMenu comprenant un micrologiciel protégé par un mot de passe. Une fois le mot de passe saisi, vous pouvez modifier des paramètres tels que la vitesse, l’angle de travail, la position de sécurité, la configuration à 3 positions et bien plus encore.
Minuterie
Grâce à notre SmartMenu, la série Timer permet de programmer une minuterie 24/7 avec jusqu’à 60 opérations (mouvements d’ouverture/fermeture) par jour. Une fonctionnalité intelligente qui ne nécessite pas d’automate.
Modbus
Modbus RS485/RTU et CANBus sont disponibles en standard pour connecter l’actionneur à un système BUS. Grâce au protocole de communication BUS, vous pouvez lire la position de l’actionneur, détecter les erreurs, etc. Nous proposons également le protocole Modbus TCP/IP sur demande.
D’autres protocoles seront bientôt disponibles.
Retour d'information
Tous nos actionneurs ont un retour d’information ouverture/fermeture. Les modèles de base utilisent des interrupteurs mécaniques, la série Smart utilise des relais électroniques et les modèles modulants ont une sortie de modulation (par exemple, 4-20 mA) au lieu d’un retour de fin de course.
3 postes
Grâce au SmartMenu, vous pouvez configurer l’actionneur en 3 positions (ouverte, fermée et intermédiaire) ou le régler sur 0-90-180 degrés pour les vannes à 3 voies. Cette flexibilité permet une adaptation précise de l’actionneur à diverses applications.
Contrôle local
Grâce au SmartMenu, les actionneurs intelligents permettent un fonctionnement manuel via des boutons tactiles sur l’écran. Protégé par un mot de passe, il offre une commande manuelle électronique, facilitant l’ouverture et la fermeture lorsque le courant est disponible.
Installation facile
Spécifications
ACTIONNEUR ÉLECTRIQUE COMPACT : PUISSANCE ET EFFICACITÉ DANS LES ESPACES RESTREINTS – SÉRIE 20
| Spécifications standard | B20 de base | S20 Smart |
| Couple maximum nominal Nm sortie (in.lbs) | 25Nm Rupture (221) / Marche 20Nm (178) | 25Nm Rupture (221) / Marche 10Nm (178) |
| Plage de tension | 24VAC/DC, 95-265VAC, 12VDC | 24VAC/DC, 95-265VAC, 12VDC |

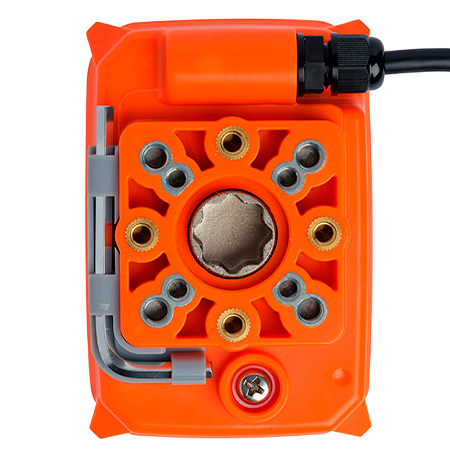

| Montage (ISO5211) x entraînement (octogone femelle) | F03, F04 & F05 x 14mm | F03, F04 & F05 x 14mm |
| Durée de fonctionnement standard | 10 secondes | 10 secondes |
| Connexion électrique | Câble multiconducteur pré-câblé de 0,8m | Câble multiconducteur pré-câblé de 0,8m |
| Confirmation de fin de course (contact sec/sans tension) | 2 micro-interrupteurs mécaniques | 2 relais électroniques |
| LED d'état | LED ouverture/fermeture | LED ouverture/fermeture/alerte |
| Dimensions et poids de l'actionneur en kg | Hauteur 90 mm x Largeur 70mm x Longueur 104 mm / 0,8 kg | Hauteur 90 mm x Largeur 70mm x Longueur 104 mm / 0,8 kg |
