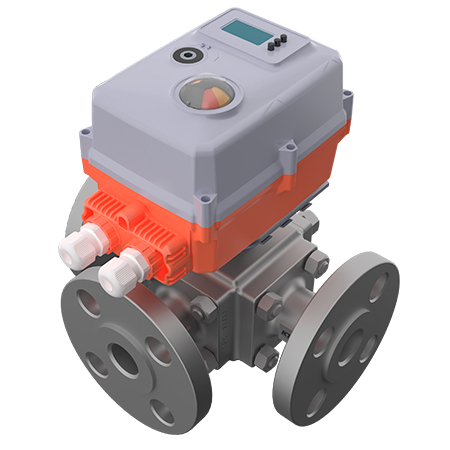

ACTIONNEUR ÉLECTRIQUE COMPACT KTN 80-110NM
SÉRIE 80-110
- CONCEPTION COMPACTE
- MULTIVOLTAGE
- FONCTIONNEMENT RAPIDE
- OPTION FAILSAFE
- ÉCRAN OLED COULEUR
Couple Nominal: 80Nm (708 in.lbs)
Tension: 24V AC/DC, 110-220VAC
Indice de protection: IP67 / Nema 4x
ACTIONNEUR ÉLECTRIQUE COMPACT KTN 80-110NM
Spécifications techniques:
Couple Nominal : 80Nm (708 in.lbs)
Tension: 24V AC/DC, 110-220VAC
Indice de protection: IP67 / Nema 4x
Caractéristiques techniques
ACTIONNEUR ÉLECTRIQUE COMPACT : PERFORMANCES EXCEPTIONNELLES ET TECHNOLOGIE AVANCÉE – SÉRIE 80-110

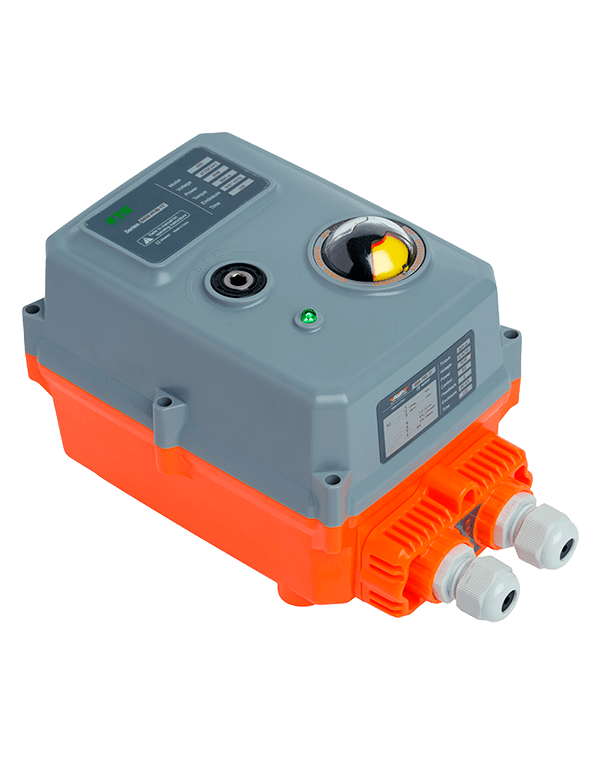

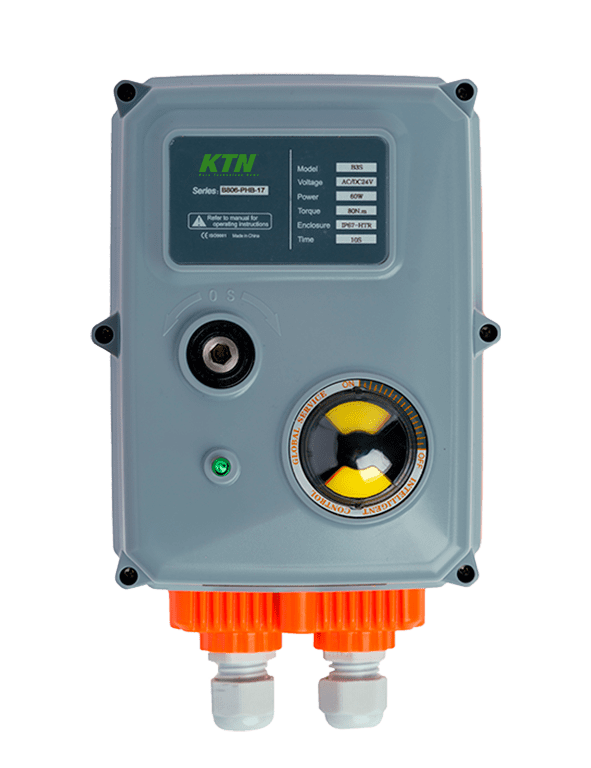

La série KTN 80-110 est notre gamme d’actionneurs électriques offrant un couple allant jusqu’à 110 Nm. Sa conception robuste comprend un boîtier en plastique IP67 et des caractéristiques standard telles qu’une commande mécanique manuelle, des interrupteurs de fin de course et un chauffage interne pour éviter la condensation. Grâce à un écran OLED couleur, les utilisateurs peuvent visualiser l’état de l’actionneur et accéder à un SmartMenu pour ajuster des paramètres tels que la vitesse et l’angle. En outre, il offre des fonctions avancées telles que la modulation, la modulation à sécurité intégrée, la modulation à grande vitesse et la connectivité Modbus RS485/RTU.
Sécurité intégrée/Modulation de la sécurité
Grande vitesse / Grande vitesse modulante
Cet actionneur permet une ouverture et une fermeture rapides, avec une durée de fonctionnement 50% plus rapide que la norme, atteignant 1 seconde dans les séries 10, 20 et 50Nm avec un moteur 24VDC. En outre, il offre une commande modulante par 4-20mA, 0-10V ou 2-10V, permettant un mouvement de 4mA à 20mA en 1 seconde (uniquement pour les séries 10, 20 et 50 avec un moteur à courant continu).
Menu intelligent
Tous nos actionneurs Smart sont équipés d’un SmartMenu comprenant un micrologiciel protégé par un mot de passe. Une fois le mot de passe saisi, vous pouvez modifier des paramètres tels que la vitesse, l’angle de travail, la position de sécurité, la configuration à 3 positions et bien plus encore.
Minuterie
Grâce à notre SmartMenu, la série Timer permet de programmer une minuterie 24/7 avec jusqu’à 60 opérations (mouvements d’ouverture/fermeture) par jour. Une fonctionnalité intelligente qui ne nécessite pas d’automate.
Modbus
Modbus RS485/RTU et CANBus sont disponibles en standard pour connecter l’actionneur à un système BUS. Grâce au protocole de communication BUS, vous pouvez lire la position de l’actionneur, détecter les erreurs, etc. Nous proposons également le protocole Modbus TCP/IP sur demande.
D’autres protocoles seront bientôt disponibles.
Multi-tour
La série Multi Turn est conçue pour les vannes à tige non montante, telles que les vannes à diaphragme, les vannes à guillotine et les vannes à guillotine. Grâce au SmartMenu, vous pouvez ajuster le nombre de tours de l’actionneur en fonction des exigences de la vanne. Pour plus de détails, se référer à la fiche technique de la série MT.
Marche/Arrêt
Ouverture/fermeture standard, ouverture électrique, fermeture électrique. Reste en place en cas de coupure de courant.
Retour d'information
Tous nos actionneurs ont un retour d’information ouverture/fermeture. Les modèles de base utilisent des interrupteurs mécaniques, la série Smart utilise des relais électroniques et les modèles modulants ont une sortie de modulation (par exemple, 4-20 mA) au lieu d’un retour de fin de course.
3 postes
Grâce au SmartMenu, vous pouvez configurer l’actionneur en 3 positions (ouverte, fermée et intermédiaire) ou le régler sur 0-90-180 degrés pour les vannes à 3 voies. Cette flexibilité permet une adaptation précise de l’actionneur à diverses applications.
Contrôle local
Grâce au SmartMenu, les actionneurs intelligents permettent un fonctionnement manuel via des boutons tactiles sur l’écran. Protégé par un mot de passe, il offre une commande manuelle électronique, facilitant l’ouverture et la fermeture lorsque le courant est disponible.
Installation facile
Spécifications
ACTIONNEUR ÉLECTRIQUE COMPACT : PERFORMANCES EXCEPTIONNELLES ET TECHNOLOGIE AVANCÉE – SÉRIE 80-110
| Spécifications standard | B80-110 de base | S80-110 Smart |
| Couple maximum nominal Nm sortie (in.lbs) | 90 Nm à la rupture (796) / 80 Nm à la marche (708) | 90 Nm à la rupture (796) / 80 Nm à la marche (708) |
| Plage de tension | 24VDC, 110VAC, 220VAC | 24V AC/DC, 110-220VAC |

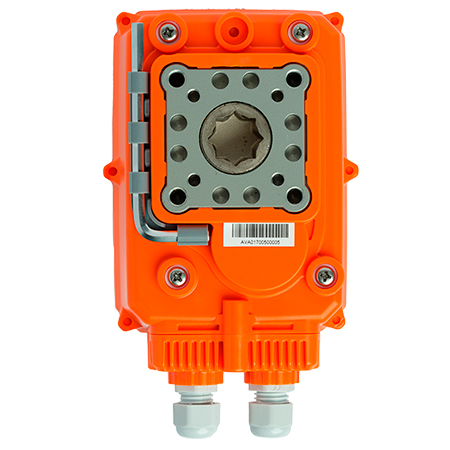

| Montage (ISO5211) x entraînement (octogone femelle) | F05 & F07 x 17mm | F05 & F07 x 17mm |
| Durée de fonctionnement standard | 10 secondes | 10 secondes |
| Connexion électrique | Bornier par presse-étoupe | Bornier par presse-étoupe |
| Confirmation de fin de course (contact sec/sans tension) | 2x micro-interrupteurs mécaniques | 2 relais électroniques |
| LED d'état | LED ouverture/fermeture | LED ouverture/fermeture/alerte |
| Dimensions et poids de l'actionneur en kg | Hauteur 122 mm x Largeur 115 mm x Longueur 165 mm / 2,2kg | Hauteur 122 mm x Largeur 115 mm x Longueur 165 mm / 2.2kg |
